網(wǎng)址：www.8355883.com
地址：滑縣八里營鄉(xiāng)康莊村
玻璃鋼拉擠成型工藝主要參數(shù)介紹
發(fā)布：kbsfhcl瀏覽：1524次

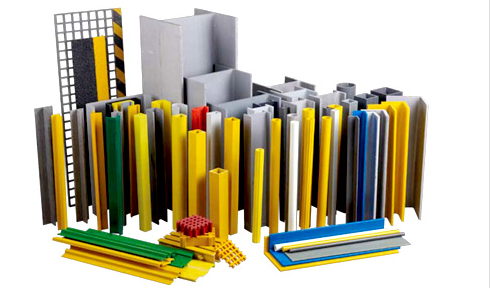

隨著玻璃鋼拉擠制品應(yīng)用領(lǐng)域不斷擴大，國外拉擠制品的規(guī)格品種也越來越多。目前除L型、O型、U型、平板型、中空或?qū)嵭镜葮藴世瓟D制品形狀外，還可生產(chǎn)出根據(jù)客戶所要求的各種異形結(jié)構(gòu)。有些多孔腔制品的芯材，現(xiàn)在也已實現(xiàn)標準化了。
拉擠復(fù)合材料制品的尺寸，小的只有幾個平方毫米，大的如橋梁橋面用的拉擠制品，可達幾十平方米。
玻璃鋼拉擠成型工藝所使用的增強材料品種也很多，如玻璃纖維無捻粗紗、氈、薄布或玻纖織物，碳纖維、芳綸纖維以及它們的織物等。
拉擠成型所使用的基體樹脂材料，有熱塑性樹脂和熱固性樹脂兩大類。聚酯樹脂、環(huán)氧樹脂、乙烯基酯樹脂和酚醛樹脂等熱固性樹脂，常用于批量較大的拉擠制品的生產(chǎn)；而熱塑性樹脂基體， 正處于開發(fā)生產(chǎn)的階段。
目前，水平拉擠的標準型設(shè)備，一般為20～30m長，最大寬度約1.5m。這種標準型設(shè)備生產(chǎn)線進入端系一玻璃纖維的供紗庫，其后是經(jīng)干燥的或預(yù)熱過的玻璃纖維紗，經(jīng)過熱固性樹脂的浸膠槽，在模具內(nèi)成型，加熱后固化。
通常，在成型模具和拉引器之間有一個比較長的距離，玻璃鋼制品可以在該段距離內(nèi)，完成固化過程并逐漸冷卻。生產(chǎn)線上使用夾具夾住制品從拉擠模具中，把玻璃鋼制品拉引出來。最后由切割機，把拉擠制品切割成定長制品。
一、玻璃鋼拉擠成型的工序及其控制參數(shù)
玻璃鋼拉擠成型工藝，共有8道工序：紡捻、預(yù)浸漬、加熱、制品固化及尺寸的校準測量、冷卻、拉引和切割。
通常，各個工序都有一個可在一定范圍內(nèi)調(diào)整的工藝參數(shù)。這些工藝參數(shù)，有些可以通過拉擠設(shè)備直接進行調(diào)整，例如模具的溫度、拉引的速度等。但另有些工藝參數(shù)，例如拉擠制品的溫度、受力狀況、樹脂的粘度等，則不能夠直接通過設(shè)備進行調(diào)整。
顯然，所有的工藝參數(shù)都將對拉擠制品的質(zhì)量，包括機械性能和光學(xué)性能等，產(chǎn)生一定的影響。其中最主要的工序，是預(yù)浸漬、模塑成型和固化等三道工序。
必須指出的是，某一個工序的工藝參數(shù)，將對其它工序產(chǎn)生一定的影響，例如拉引速度的快慢，就將對上述三個主要工序產(chǎn)生一定的影響。
由于拉擠成型工藝參數(shù)這種相互影響的結(jié)果，因而至今尚不可能建立起一套切實可行的工藝模型，以期達到拉擠產(chǎn)品質(zhì)量的預(yù)定的目標。
二、玻璃鋼拉擠工藝參數(shù)控制元件
如上所述，由于熱固性樹脂拉擠工藝參數(shù)條件，受其在成型模具內(nèi)發(fā)生的一些復(fù)雜因素所制約，并且還要受制于其它工藝參數(shù)之間的相互影響，因此在拉擠成型時，原材料中發(fā)生的聚合反應(yīng)，也比較難以進行精確地預(yù)測。
目前，玻璃鋼拉擠模中常用的監(jiān)測控制傳感元件有：溫度傳感器，壓力傳感器和介電傳感器等三種上述這些傳感器，首先必須要解決好耐拉擠磨損的問題。
另外，拉擠模的溫度、玻璃纖維的體積含量，以及拉引速度的快慢等，也均將會對拉擠成型工藝參數(shù)傳感器產(chǎn)生一定的影響。
目前常用的玻璃鋼拉擠成型設(shè)備上，所采用的溫度檢測傳感元件，經(jīng)常在沿纖維的方向，并放置于成型模內(nèi)的表面部位；而壓力檢測傳感元件，則經(jīng)常放置在拉擠模的入口處及模具的中間位置（通常拉擠模的長度約為1000mm）。這種張力式壓力傳感元件的表面，往往涂有鉻層，以提高它對耐玻璃纖維拉擠磨損的性能。
